Geräte zum Ziehen für den Leitungsbau
Speichenlaufräder zum Verlegen von Stahlfreileitungsseilen 450-1000 mm2. Die Räder bestehen aus einer Stahlnarbe mit 2 eingepressten, selbstschmierenden Büchsen und Haltradfelgen in einer Aluminiumlegierung mit verschleißfester Kunststoffeinlage Ultramit K.
Diese können in Einzelgehänge aus Stahl oder in Bündelleitergehänge verwendet werden.
| Gesamtgewicht 110 kg | (Bündelleitergehänge) |
| Gesamtgewicht 34 kg | (Einzelgehänge) |
Unsere Entwicklung sieht vor, dass trotz hoher Belastbarkeit der Gehänge durch das leichtere Gewicht den Monteuren beim Leitungsmast die Arbeit erleichtert wird.

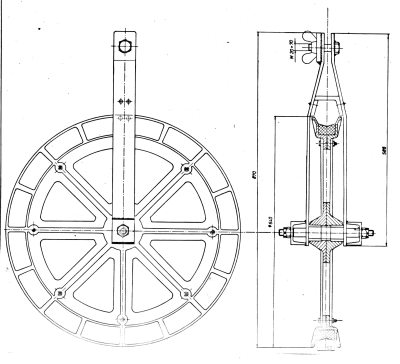

Speichenlaufrad mit Einfachgehänge
Gewicht komplett: 55 kg
Belastung: 8 to (80 kN)
Einlageringe aus Ultramid K
Carrier mast hanger
Total weight: 55 kg
Cable mind. Diameter 800 mm
Check load: 80 kN
ALKU = AL + Stahlspeichen
GERÄTE ZUM ZIEHEN VON FREILEITUNGSSEILEN
(von 650 bis 1000 KV)
Bündelleitergehänge werden zum Ziehen von mehreren Leitungsseilen verwendet. In der Praxis hat sich das gleichzeitige Ziehen von 2 Leiterseilen am besten bewährt.
Um die Aufhängung des Bündelleitergehänges montagemäßig zu vereinfachen, können die Gehänge direkt in die Kettenarmaturen montiert werden. Die meisten Kettenarmaturen haben einen Abstand von 400 mm, doch kann dieser Abstand bei Bedarf leicht geändert werden, damit der Einbau in andere Systeme problemlos durchgeführt werden kann. In diesem Fall liefern wir ein Zwischenstück mit, damit unsere Bündelleitergehänge in alle Systeme eingebaut werden können.
Bündelleitergehänge, Type Alku
Gewicht komplett: 125 kg
Bestehend aus: 2 Speichenlaufräder Ø 800 mm
1 Alurad Ø mm
Phasenabstand: 292 mm
Belastbarkeit: 80 kN/Laufrad
Bündelleitergehänge können von 2 Mann transportiert werden. Dies bringt besonders bei schwer zugänglichem Gelände einen großen Vorteil Bei der Montage hilft es Zeit und Kosten sparen.
Bei den Bündelleitergehängen unterscheiden wir Tragmastgehänge und Abspanngehänge. Die Tragmastgehänge werden mit einem Zwischenrad ausgeführt, die Abspanngehänge mit einer Wippe und 2 Alurädern. In besonders gebirgigem Gelände sind Abspanngehänge auch als Tragmastgehänge vorteilhaft einzusetzen, weil sich diese durch die Wippe bis zu 70 ° den Geländeunebenheiten anpassen. Dadurch wird der Ablaufwinkel des Seiles zum Rad kleiner und schont die Hilfszugseile.
BÜNDELLEITERGEHÄNGE
bestehend aus:
2 Speichenlaufrädern Ø = 800 mm
und
1 Ziehrad Ø = 280 mm
komplett mit Hängerahmen
Multiple conductor pulley hangers can be transported by 2 men. This is a great advantage especially in terrain difficult to reach and will save on construction time and cost.
Two different types of multiple conductor pulley hangers are available, carrier-mast hangers and tensioning hangers. Carrier-mast hangers are equipped with a central wheel, tensioning hangers have a spring and 2 aluminium wheels. In especially mountainous terrain it can be advantageous to use tensioning hangers in the place of carrier-mast hangers, the spring allowing adaptation of up to 70° on uneven terrain. Such, the spin-off gradient of the cables to the wheel reduces and causes less wear on secondary pulling cables.
Geräte für den Anlagenbau
Appartate for the high tension line
Fernleitungsbau - Construction for electric cable
Seilzug für Hochspannungsleitung 110 KV - 220 KV - 380 KV
Rope haulage for powerlines high-tension line
Bündelleitergehänge erleichtern die Montage wegen dem niedrigen Gewicht.
Multible conductor relieve the mounting because of less weight.
Seilrollen mit selbstschmierenden Gleitlagern.
Rope pulley with lubrication sliding bearing.
Bündelleitergehänge
Gewicht: 110 kg
Einlagering aus Ultramid K - inner rim made from Ultramid K
Schnitt - cross-section
Stellung 1 - position 1
Flachland - flat land
Bergland - hill land
EQUIPMENT FOR THE PULLING OF HIGH VOLTAGE CABLES
(from 650 to 1000 KV)
Multiple conductor pulley hangers are used for pulling several high voltage power cables. In practice, the pulling of 2 power cables at the same time has proofed to be the best application.
In order to simplify the installation of the multiple conductor pulley hangers, these can be mounted directly into the chain assembly. Most chain assemblies have a distance of 400mm, although this distance can easily be altered if required, so that an installation into other systems can be achieved without problems. In this case we can supply an adaptor, so that our multiple conductor pulley hangers can be mounted into all systems.
Multiple conductor pulley hangers, type Alku
Total weight: 125 kg
Consists of: 2 spoke wheels with 800 mm diameter
1 aluminium wheel with 280 mm diameter
Phasing distance: 292 mm
Load strength: 80 kN per wheel
